注塑机螺杆更换、清理、安装作业指导！

明确螺杆拆、换、清理、安装的操作步骤.

适用于成型全体设保人员.

3.1 把料管温度升至适当温度. (依停机时生产材质所需温度)

3.2加上清料管料(如PP料),再把料管内所有料射空(含PP料).

3.3螺杆松退至最后.

3.4 把开模位置及模厚位置调至最大(机台上模具需拆下).

3.5 拆掉射座上盖及射出防护罩.

3.6 关掉总电源.

3.7 拆下射嘴及法兰上的发热圈和感温线.

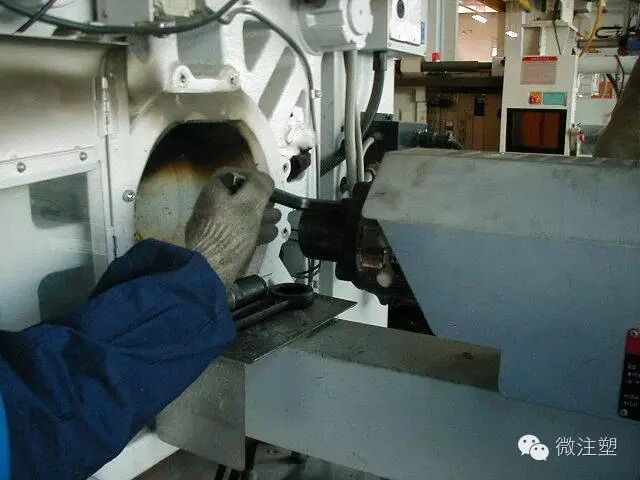

3.8用内六角扳手拆下螺杆尾部螺丝,使螺杆与马达分开,(如图1,图2).

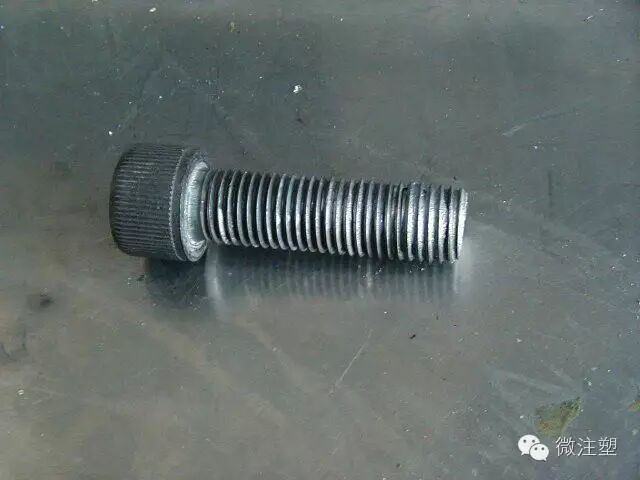

 图1 拧下固定的螺丝

图2螺杆与马达分开

3.9 取下螺杆尾部的两个卡环 拿出法兰 (如图3 图4  图5).

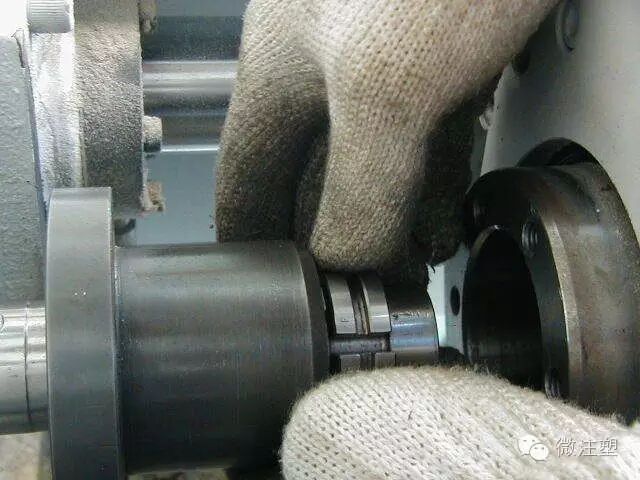

图3 拆两个卡环

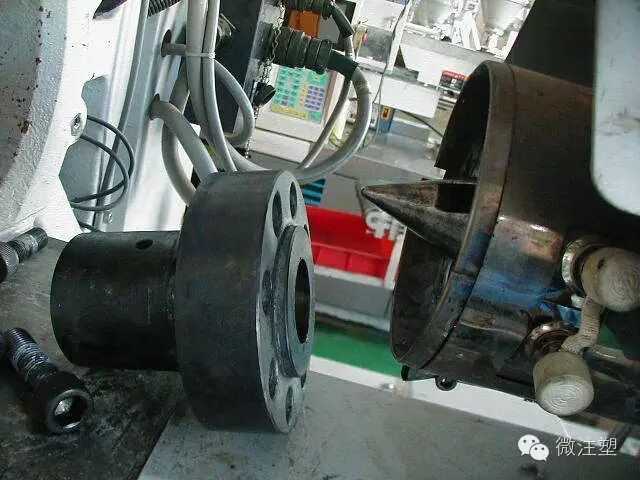

图4 取出法兰

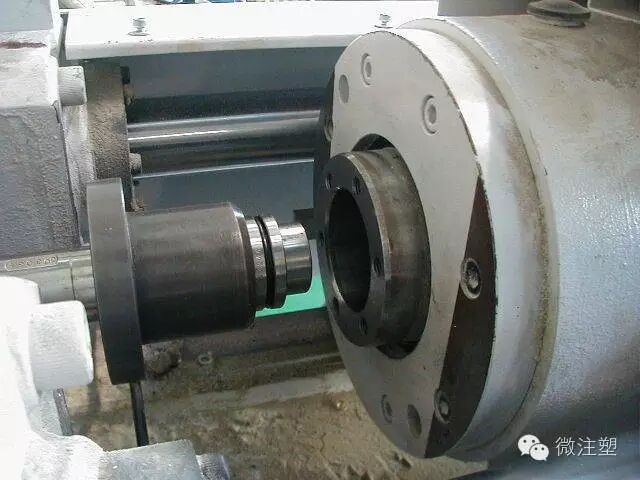

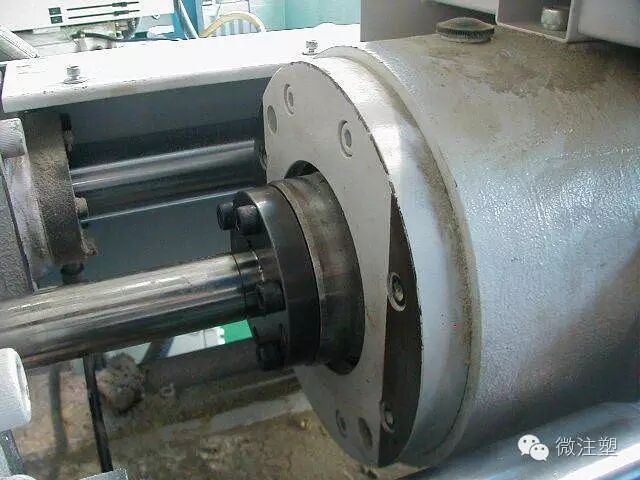

图5 法兰取下后

3.10 拆下螺丝及其法兰的螺丝 并拿下. (如图6 图7  图8)

图6拆射嘴

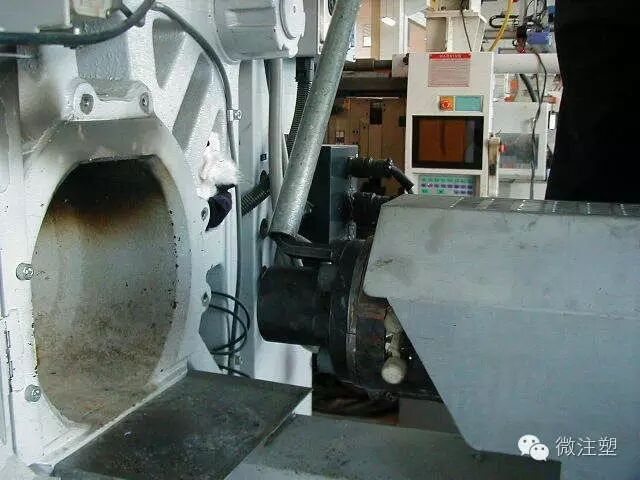

 图7拧下法兰螺丝

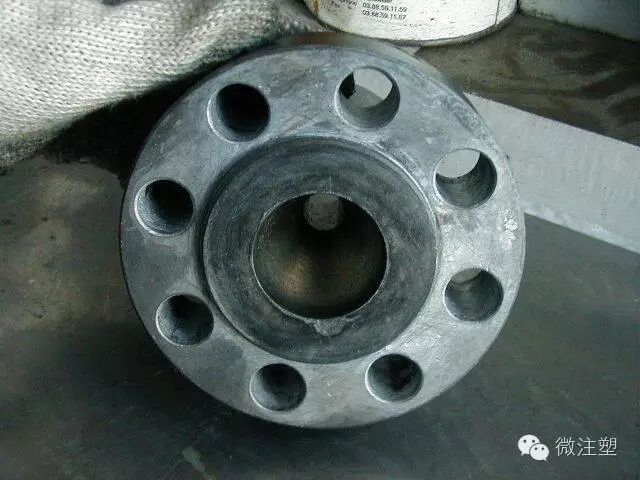

图8取下法兰

3.11用450㎜的活动扳手扳住螺杆尾部 用专用扳手扳下螺杆头(注意:螺杆头为左旋螺纹.) 如图9 图10 图11.

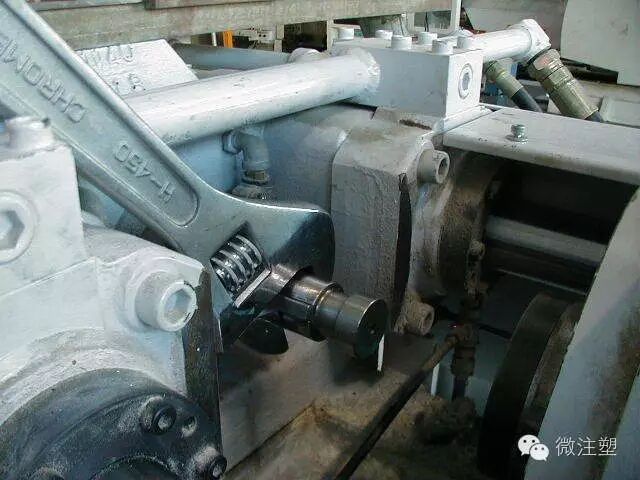

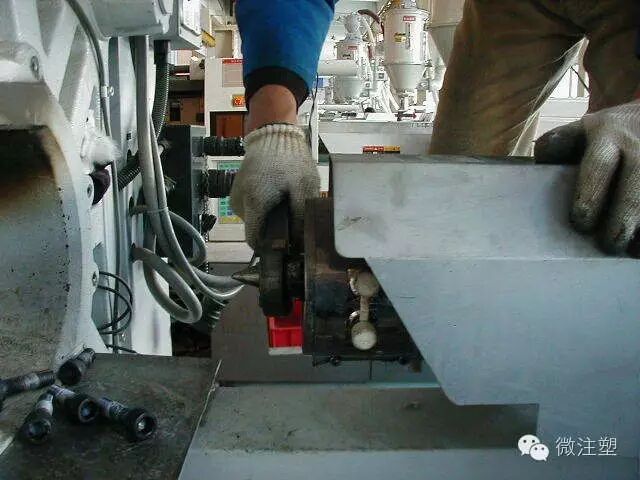

图9  扳住螺杆尾部

图10扳下螺杆头

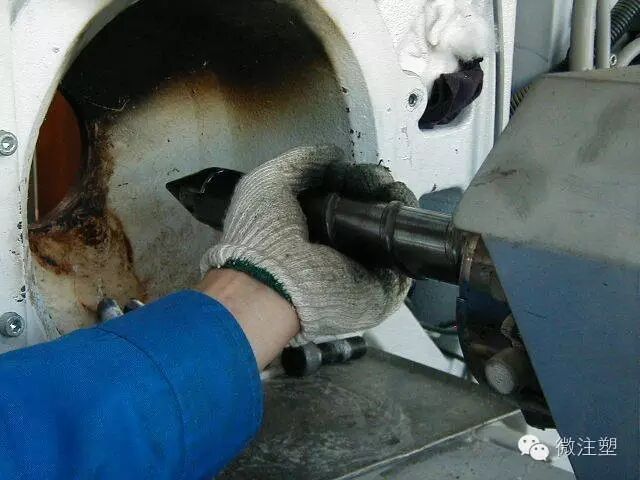

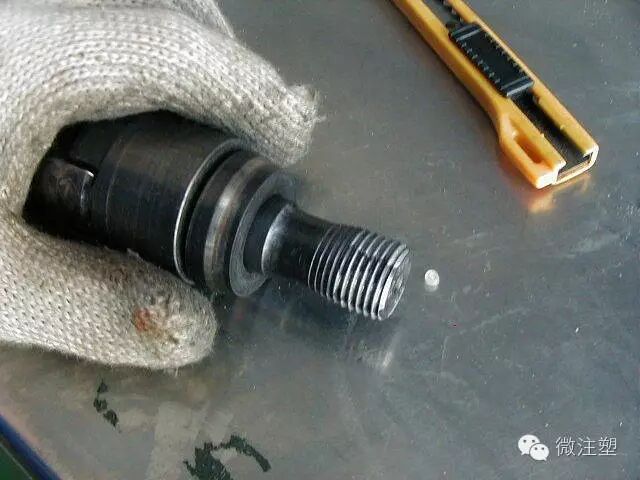

图11  取下螺杆头组

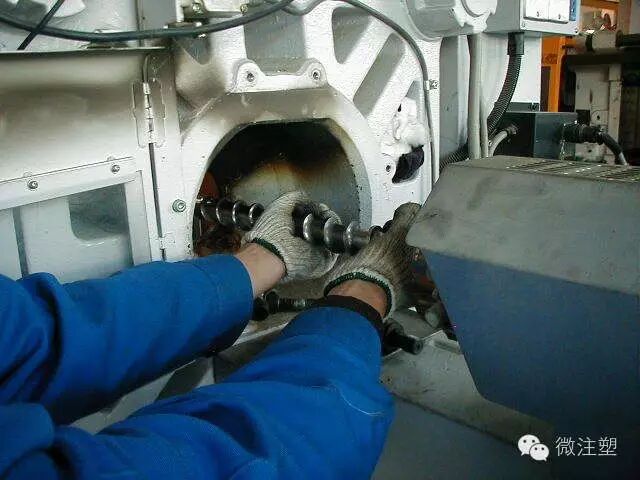

取出整根螺杆 如图12.

3.13 如更换新的螺杆组件 直接更换即可.

3.14 如清理螺杆组件 用刀片轻轻把螺杆组件清理即可(含射嘴法兰). 如图13  图14  图15.

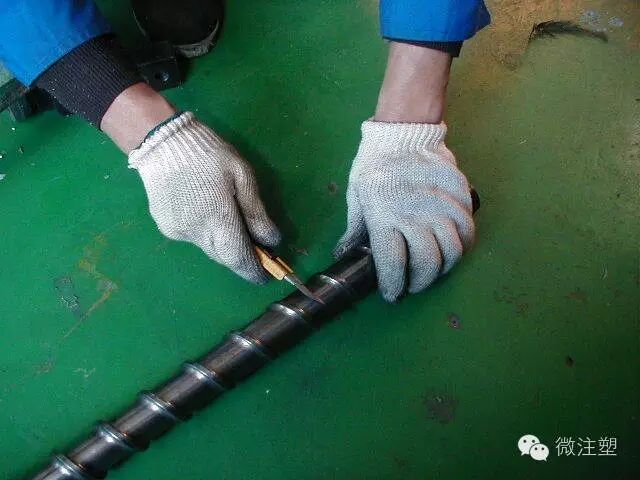

图13清理螺杆

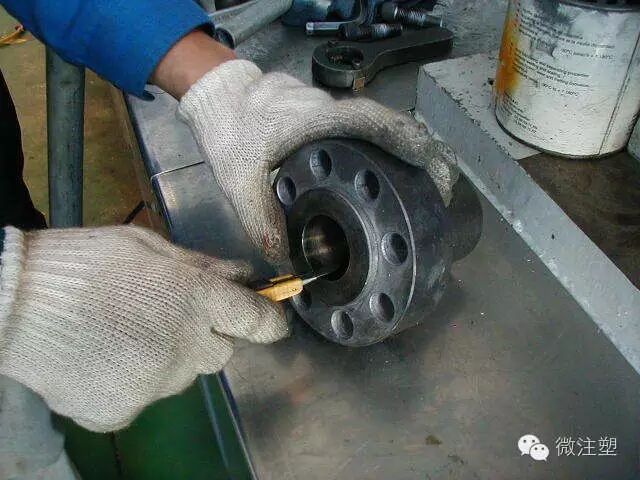

图14清理射嘴法兰

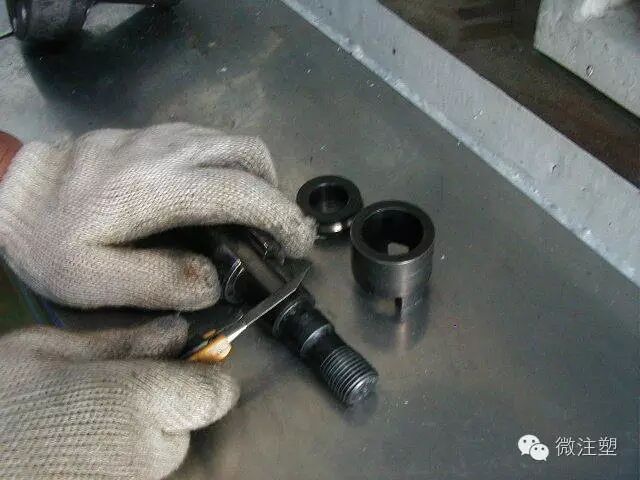

图15清理螺杆头组

3.15 装上螺杆头注意螺纹上一定要上耐高温防热油膏，如图16

如图16

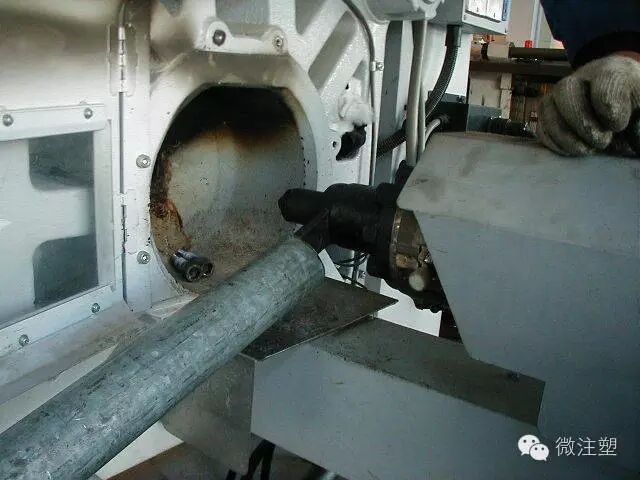

3.16 把整根螺杆放于料管内 如图17.

如图17

3.17 清理法兰与料管的两个接触面 如图18  图19.

图18清理法兰接触面

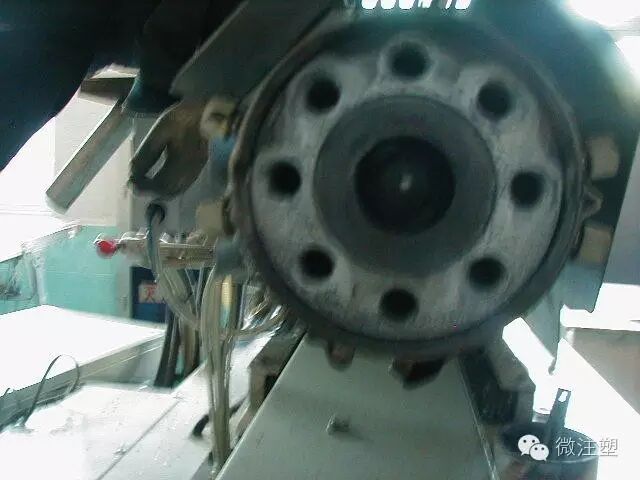

 图19 清理料管接触面

3.18 装上法兰 固定法兰的螺丝前端也要上防热油 并上紧时需对角上 (如图20  图21).

图20  涂上防热油膏

图21 对角紧拧法兰螺丝

3.19 装上射嘴法兰上的发热圈、感温线及射出防护罩

3.20 螺杆尾部装上键 法兰两个卡环及与马达连接上 盖上射座盖子.(如图22  图23  图24  图25)

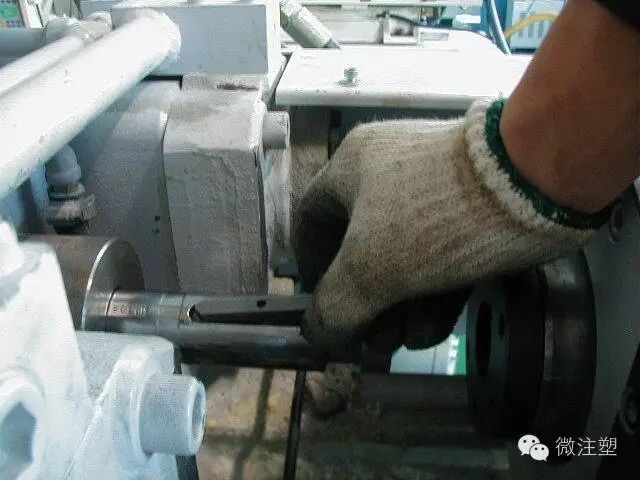

图22装上键
